Шиберные задвижки 30лс901р предназначены для применения в качестве запорного устройства на магистральных трубопроводах, транспортирующих нефть и нефтепродукты, а также для применения в технологических схемах перекачивающих станций и резервуарных парков.
Технические характеристики задвижки 30лс901р
Условный проход | 100...1000 |
Условное давление, РN, МПа (кгс/см2) | 8,0 (80) |
Класс герметичности затвора по ГОСТ 9544-93 | " А " |
Рабочая среда |
Нефть и нефтепродукты (H2S≤20 мг/л) |
Температура среды, °С |
от -15° до 80°С |
Климатическое исполнение |
У1,УХЛ1 ГОСТ 15150-69 |
Температура окружающей среды, °С |
от -45° до 40° для У1, |
Рабочий перепад давления на затворе |
6,3 (63) для DN 100-250 |
Тип присоединения к трубопроводу |
с концами под приварку* |
Тип электропривода |
"Г" и "Д" |
Сейсмостойкость |
до 8 баллов по шкале Рихтера |
Полный назначенный срок |
не менее 36 лет |
Полный назначенный ресурс |
не менее 2700 циклов |
Назначенный срок службы |
18 лет при назначенном ресурсе |
Наработка на отказ в течении |
не менее 450 циклов |
Вероятность безотказной работы |
не ниже 0,98 |
*Примечание:
1. Без электропривода с указанием его обозначения в паспорте
2. С ручным управлением и с фланцевым присоединением
Материалы исполнения
Корпус, крышка |
Сталь 20 (09Г2С) |
Клин |
Сталь 20, наплавка |
Шпиндель |
20Х13 (14Х17Н2) |
Втулка ходовая |
БрАЖМц 10-3-1,5 |

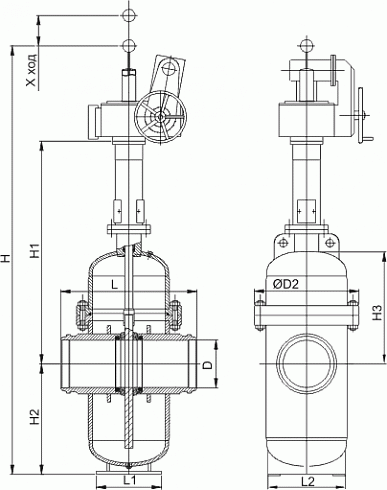

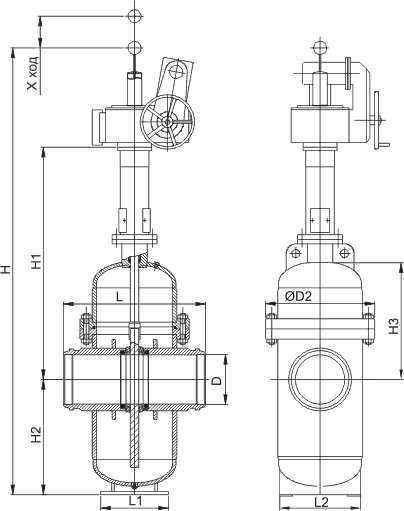

Габаритные размеры
Условный проход, DN, мм |
Размеры, мм | Тип привода | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
D | D2 | L | L1 | L2 | H | H1 | Н2 | H3 | X | ||
300
|
295
|
645
|
838
|
400
|
400
|
2625
|
1370
|
680
|
700
|
325
|
В
|
400
|
404
|
820
|
991
|
550
|
500
|
3310
|
1790
|
850
|
885
|
435
|
В
|
500
|
508
|
930
|
1194
|
600
|
600
|
4000
|
2100
|
1000
|
1100
|
540
|
Г
|
700
|
695
|
1200
|
1600
|
800
|
700
|
5035
|
2648
|
1370
|
1380
|
740
|
Д
|
800
|
792
|
1320
|
1700
|
1000
|
700
|
5450
|
3019
|
1503
|
1585
|
850
|
Д
|
1000
|
992
|
1570
|
2000
|
1200
|
1100
|
6840
|
3660
|
1890
|
1920
|
1070
|
Д
|
Н3 — максимальная величина заглубления
