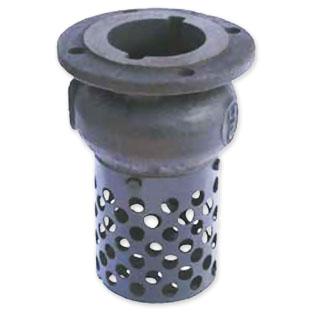

Клапан подъемный 16ч42р предотвращает возможность возникновения движения транспортируемой среды в обратном направлении и используется для обеспечения нормальной работоспособности насосных установок. Устройство монтируется на конце всасывающего трубопровода. Клапан может применяться в различных системах, температура рабочей среды которых не превышает 50 оС.
Параметр | Значение | |
---|---|---|
Наименование: | Клапан обратный приемный с сеткой | |
Обозначение: | 16ч42р | |
Диаметр, мм (Ду / DN): | 32-400 | |
Нормальное давление, кгс/см2 (Ру): | 2.5 | |
Таблица-фигура: | 16ч42р | |
Чертеж: | Л 46001 | |
Рабочая среда: | вода, пар, неагрессивные среды | |
Температура рабочей среды, C2: | до 50 | |
Материал корпуса: | чугун | |
Тип присоединения: | фланцевое по ГОСТ 12815-80 |
Конструкция и принцип работы 16ч42р
Приемный клапан с сеткой 16ч42р состоит из четырёх элементов: корпус, плита, сетка и крестовина.
Все основные детали изготавливаются из чугуна.
При включении насоса, подача рабочей среды создаёт давление, которое открывает плиту (хлопушку). После отключения насоса хлопушка закрывается под действием своего веса.
Фильтрующая сетка играет роль дополнительной защиты. Её задача заключается в том, чтобы исключить попадание внутрь клапана крупных частиц мусора.
Монтаж клапана 16ч42р осуществляется фланцевым методом, для уплотнения затвора предусмотрена специальная резиновая прокладка.
Габаритные размеры 16ч42р
Чертеж 16ч42р | Ду | Высота, Н |
---|---|---|
50 | 165 | |
80 | 235 | |
100 | 285 | |
150 | 395 | |
200 | 485 | |
250 | 575 | |
300 | 665 | |
400 | 778 |
