Модели: 17с21нж СППК4Р-50-40 СППК4Р-80-40 СППК4Р-100-40 СППК4Р-150-40
Технические характеристики клапана 17с21нж
- Наименование: Клапан предохранительный с ручным подрывом.
- Обозначение: 17с21нж (СППК4Р-40).
- Рабочая среда: вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции и др. среды, в которых скорость коррозии материала корпуса не превышает 0,2 мм в год.
- Климатическое исполнение по ГОСТ15150: У1.
- Узел ручного подрыва: комплектуется.
- Условные диаметры: 50, 80, 100 и 150 мм.
- Температура рабочей среды: от минус 40 до 425 oС.
- Температура окружающей среды: от минус 40 до 40 oС.
- Изготовление и поставка: по ТУ 3742-005-22294686-2009.

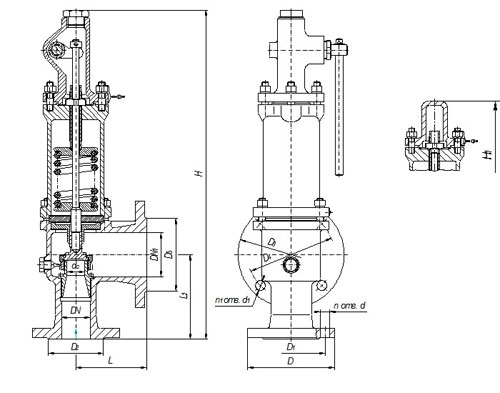

Габаритные и присоединительные размеры клапана 17с21нж
Ду, мм | D | D1 | D2 | DN1 | D3 | D4 | D5 | D6 | L | L1 | H | Н1 | dc | n | d | n1 | d |
50 | 160 | 125 | 102 | 80 | 195 | 160 | 133 | 88 | 130 | 155 | 603 | 530 | 33 | 8 | 18 | 8 | 22 |
80 | 195 | 160 | 133 | 100 | 215 | 180 | 158 | 121 | 150 | 175 | 680 | 605 | 40 | 8 | 18 | 8 | 22 |
100 | 230 | 190 | 158 | 150 | 280 | 240 | 212 | 150 | 160 | 200 | 788 | 715 | 48 | 8 | 22 | 8 | 22 |
150 | 300 | 250 | 212 | 200 | 335 | 295 | 268 | 204 | 205 | 245 | 925 | 850 | 75 | 8 | 26 | 12 | 22 |
