Затвор поворотный дисковый 32с908р редназначен для установки в качестве запорных устройств на трубопроводах пресной воды для технических целей, а также в водозаборной части систем хозяйственно-питьевого водоснабжения

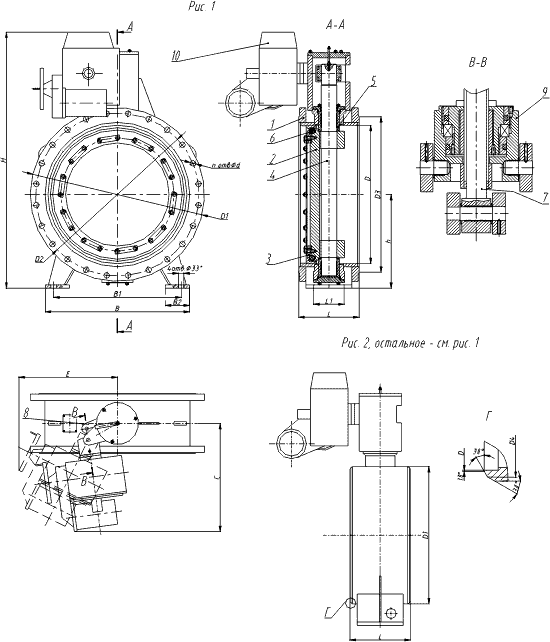

Устройство затвора, габаритные и присоединительные размеры, масса показаны на рисунке и в таблице. Установочное положение затворов — на горизонтальном трубопроводе.
Допускается установка на вертикальном и наклонном трубопроводе. Положение приводного вала должно быть горизонтальным.
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ | |
|---|---|
| Условное давление, РN, МПа (кгс/см2) | 1 (10), 0,25 (2,5) |
| Класс герметичности затвора | класс "А" по ГОСТ 9544-93 |
| Рабочая среда | вода температурой до 80С , |
| Климатическое исполнение | У2, Т2 по ГОСТ 15150-69, |
| Температура окружающей среды, °С | от -40 до 45 для У2, от 45 до -10 для Т2, |
| Тип присоединения к трубопроводу | фланцевое по ГОСТ 12820 |
| Управление | электропривод |
| Полный срок службы | не менее 15 лет |
|
Полный средний ресурс не менее: |
|
| для DN 400, DN 600 | 3000 циклов |
| для DN 800, DN 1000, DN 1200 | 2000 циклов |
| для DN1400:2400 | 1000 циклов |
| DN, мм | PN, МПа (кгс/см2) | Перепад давления DP, МПа (кгс/см2) | Настройка муфты крутящего момента, Н-м (кгс-м) | Электропривод | Масса, кг не более |
|---|---|---|---|---|---|
|
400 |
|
|
53 (5,3) |
ТЭ 099.058-05М |
240 |
|
600 |
|
|
150(15) |
|
470 |
|
800 |
1,0 |
1,0 |
230 (23) |
Б 099.098-06 М |
870 |
|
1000 |
(10) |
(10) |
500 (50) |
|
1275 |
|
1200 |
|
|
400 (40) |
Б 099.1 00-06 М |
2000 |
|
1400 |
|
|
580 (58) |
|
2850 |
|
1600 |
|
|
790 (79) |
Б099.100-19М |
3900 |
|
1800 |
|
|
250 (25) |
|
3120 |
|
2000 |
0,25 |
0,25 |
280 (28) |
|
3470 |
|
2200 |
(2,5) |
(2,5) |
410(41) |
Б 099.1 00-06 М |
5560 |
|
2400 |
|
|
460 (46) |
|
6960 |
| МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ | |
|---|---|
| Корпус | Сталь 20 |
| Диск | Сталь 20 |
| Шпиндель | 40Х |
| Вал | 40Х покрытие Хмол 24 |
| Кольцо уплотнительное | Шнур 2-2с - для исп.У2 Шнур 2-5с — для исп. Т2 |
| Кольца уплотнительные | Резина ГОСТ 18829 для исп.У2 |
| ГОСТ 9833-73 | Резина ГОСТ 15152 для исп.Т2 |
Затвор открывается и закрывается поворотом диска на 90° за счет крутящего момента электропривода. Крутящий момент электропривода преобразуется в бугельном узле в поступательное движение шпинделя, которое через рычаг производит вращение приводного вала, жестко связанного с диском. Фиксация крайних положений диска осуществляется концевыми выключателями электропривода. Рабочее положение запорного органа затвора - полностью открыт или полностью закрыт.
| DN | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
h |
300 |
430 |
545 |
700 |
745 |
820 |
974 |
1008 |
1115 |
1218 |
1318 |
|
D2 |
482 |
685 |
905 |
1110 |
1325 |
1525 |
1750 |
1890 |
2090 |
2295 |
2495 |
|
D3 |
515 |
725 |
950 |
1160 |
1380 |
1590 |
1820 |
1930 |
2130 |
2340 |
2540 |
|
D4 |
565 |
780 |
1010 |
1220 |
1455 |
1675 |
1915 |
1985 |
2190 |
2405 |
2605 |
|
nOBxd |
16x26 |
20x30 |
24x33 |
28x36 |
32x39 |
36x42 |
40x52 |
44x30 |
48x30 |
52x33 |
56x33 |
|
L |
240 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
|
Длина |
643 |
850 |
820 |
920 |
835 |
855 |
880 |
905 |
935 |
955 |
1005 |
|
В |
900 |
1085 |
1318 |
1500 |
2100 |
2340 |
2610 |
2680 |
2890 |
3085 |
3330 |
|
H |
988 |
1070 |
1212 |
1480 |
1900 |
1970 |
2090 |
2125 |
2230 |
2420 |
2620 |
